CH4054是一款單節鋰離子電池恒流/恒壓線性充電器，簡單的外部應用電路非常適合便攜式設備應用，適合USB電源和適配器電源工作，內部采用防倒充電路，不需要外部隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。

　　CH4054充電截止電壓為4.2V，充電電流可通過外部電阻進行設置。當充電電流降至設定值的1/10時，CH4054將自動結束充電過程。當輸入電壓被移掉后，CH4054自動進入低電流待機狀態，將待機電流降至1uA以下。CH4054在有輸入電源時也可置于停機模式，從而將工作電流降至30uA。

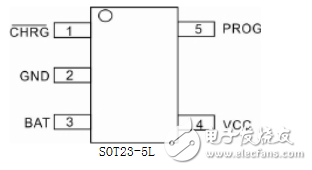

　　管腳圖：

　　典型應用電路：
